安置房太阳能热水工程案例

1.1建筑情况

该项目为丰台区长辛店镇辛庄村（一期）农民回迁安置房项目A-18 地块1#-8# 共计8 栋住宅楼项目热水系统工程。

工程量总计1242 户，每单元安装一套独立的太阳能热水系统，每个系统安装一台50L 电热水器作为辅助能源。

1.2系统规模

按每人热水定额80L，每户3人计算，日需热水量约129.2t，总计数量380台，集热面积1710m2。

1.3系统类型

系统采用集中集热集中储热，无辅助能源，终端为用户电热水器预热。

1.4系统特点

真空集热管加热水箱内的水并储存，自来水进入不锈钢波纹盘管换热器快速换热，恒温混水阀混合后的恒温水经电热水器供到用水端；电热水器温度可设置为50℃（可调），太阳能水温低于50℃时电热水器启动，水温加热到50℃后停止，系统寿命15年以上。

2.1设计依据

系统设计依据《太阳能热利用术语》（GB/T12936-2007）、《真空管型太阳集热器》（GB/T 17049-2007）、《民用建筑太阳能热水系统应用技术规范》（GB 50364-2005）、《太阳能热水系统设计、安装及工程验收技术规范》（GB/T18713-2002）、《民用建筑太阳能热水系统评价标准》（GB/T 18713-2002）、《设备及管道保温技术通则》（GB 4272-2008）等。

2.2控制系统设计

太阳能集热工程控制系统应用最新单片机技术开发而成。

特点：水温水位LED 彩屏显示，上水、加热实现全智能，采用人性化设计，具有水位/ 水温预置、定时上水/ 加热、恒温加热、恒水位补水、手动控制等功能，独具自动防冻循环和电热带解冻双重管道防冻保障，具备防高温、防干烧、高灵敏度漏电保护等安全保护功能及集热和用户管道双重循环功能，适用于对热水有全天候需求的各种太阳能集热工程。水温显示：大水箱的水温显示范围为10℃~99℃；集热模块、管道的水温显示范围为0℃~99℃，显示精度为1℃。

2.3系统原理（如图1所示）

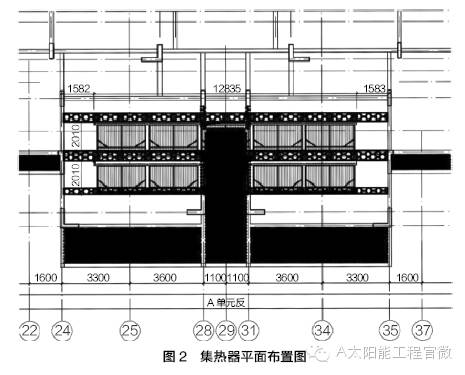

2.4集热器平面布置（如图2所示）

2.5系统与建筑结合节点（如图3所示）

（1）定时定水位补水：到达设定的时间段检测水位，当水位未达到设定水位则上水至设定水位停止；到达设定时间，水箱水位低于设定水位，DCF1 自动打开给水箱补水，达到设定水位系统自动关闭；

（2）温控进水：当水箱温度超过设置温度5℃，且低于设计水位，自动进水至设计水位或达到设计温度停止进水；

（3）无水补水：当检测到水箱中的水位为0 时，自动补水至设定水位；

（4）防干烧补水：当达到电加热启动条件时，自动补水至设定水位；

（5）水位保护：在停水时，水箱的水位低于设定最低水位时，集热循环泵、恒温循环泵及电加热都不工作，以防止泵空转或电加热干烧；

（6）定温放水：当集热器温度比设定的温度高10℃或以上，且水箱水位未满时，运行定温放水，将集热器中热水注入水箱中，直至集热器温度等于或低于设定温度停止；

（7）温差循环：检测集热模块与不锈钢水箱的温差，并自动控制热水循环，持续提温；

（8）定时定温辅助加热：当水箱中的水温在设定时间内低于45℃（可自由设定）时，辅助加热水箱中的水进行定时自动加热，到达设定温度停止；

（9）防冻电热：冬季管道中水温低于10℃时，电伴热带启动，到达15℃时停止；

（10）集热防冻循环：当集热器水温低于5℃时，启动循环泵进行循环，防止模块管道冻结；

（11）变频恒压供水：供水系统采用变频增压泵，可根据末端用水量大小，改变运行频率，保持供水压力恒定；当长时间无人使用时增压泵进入休眠状态；

（12）定时定温管道循环：在设定时间内，自动检测管道内温度，并进行循环，保证打开水嘴开关后热水充足；

（13）断电记忆：断电36~48 小时之内，可以记忆设置数据，再次通电无需新设置；

（14）循环超时停止功能：当温差循环长时间达不到循环停止条件时，自动停止循环；

（15）漏电保护：在电源进线中设置了漏电断路器，当相线对地出现可动作的漏电电流时，电源自动切断。
